DEPO Storm 1430U2R
Обслуживание RAID-массивов
Специфика материнской платы сервера такова, что подключенные к RAID-контроллеру диски не будут работать, пока из них не сформированы виртуальные тома. В связи с этим возникает проблема, связанная с тем, что если при транспотрировке, при сильной вибрации диски вышли из разъёмов, то при включении, контроллер сообщит, что том разрушен и система запускаться не будет. Поэтому перед включением рекомендуется переподключить все диски в корзине.(открыть фиксатор, вытащить диск вместе с лотком и вставить обратно, закрыть фиксатор)
Если всё же сервер был включен и виртуальные тома были разрушены, то в этом случае необходимо полностью выключить сервер и переподключить диски в корзине(открыть фиксатор, вытащить диск вместе с лотком и вставить обратно, закрыть фиксатор).
Далее следует восстановить структуру RAID-массивов.
Восстановление с использованием BIOS
Для активации дисков необходимо использовать встроенное ПО сервера, для этого необходимо войти в BIOS, нажав клавишу F2 или Del, когда появится соответствующие надписи
Выбор раздела в BIOS
После активации BIOS открывается основной раздел "Main". После этого необходимо перейти в раздел "Advanced"
Если в списке устройств отсутствует запись AVAGO <AVAGO MegaRAID SAS 9460-8i>, то в этом случае для определения состояния дисков необходимо выбрать пункт Driver Healthy и в том случае, когда статус RAID-контроллера AVAGO MegaRAID SAS 9460-8i в состоянии Failed выбрать его и нажать <Enter>
После выбора устройства после сбоя в штатной работе необходимо его активировать. Система педупреждает, что данных о текущей настройке в кэше системы нет, поэтому необходимо кэш активирвать заново, для чего необходимо ввести любое значение в поле ввода и нажать <Enter>
Система выдаст предупреждение о том что надо выйти из данного пункта. Для продолжения настройки необходимо снова выбрать устройство из списка предложенных и войти в его настроки, где выбрать пункт View Server Profile и выбрать раздел управления дисками Disk Management
В списке предложенных носителей необходимо выбрать диск со статусом Unconfigured Bad и нажать <Enter> для перехода в раздел управления выбранным диском
Так как диск ранее уже был включен в виртуальный том, то необходимо его перевести в рабочее состояние. Необходимо перейти в список Select operation и в нем выбрать Make Unconfigured Good после чего запустить процесс, выбрав раздел Go и после сообщения о выполнении операции нажать <Enter>
Если при активации диска не возникло проблем, то в его карточке появится статус Unconfigured Good. В том случае, если несколько дисков в списке имеют статус Unconfigured Bad, то процедуру активации необходимо выполнить для всех дисков. Так как диск ранее был инициирован в виртуальном томе, то на нем присутствует информация об этом, тогда после активации диска в разделе управления RAID-контроллером появится раздел View Foreign Configuration, необходимо выбрать данный раздел.
Для просмотра имеющихся настроек виртуальных томов, пригодных для восстановления, необходимо выбрать Preview Foreign Configuration. Далее, для восстановления тома необходимо выбрать Import Foreign Configuration.
Для снятия защиты от изменения конфигурации в пункте Confirm нужно выбрать Enabled и тогда откроется возможность запустить процесс выбрав Yes.

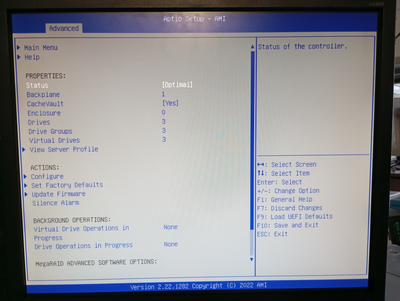

После чего появится сообщение о выполнении процесса и в карточке контроллера его статус изменится на Optimal. При этом количество Дисков, Групп, и Виртуальных дисков/томов должно измениться на правильное.
